林先生問(wèn)：SKH-9沖7-8千次就長(zhǎng)毛刺，要用什么型號(hào)的模具鋼？
- 更新時(shí)間： 2025-08-04 09:09:37

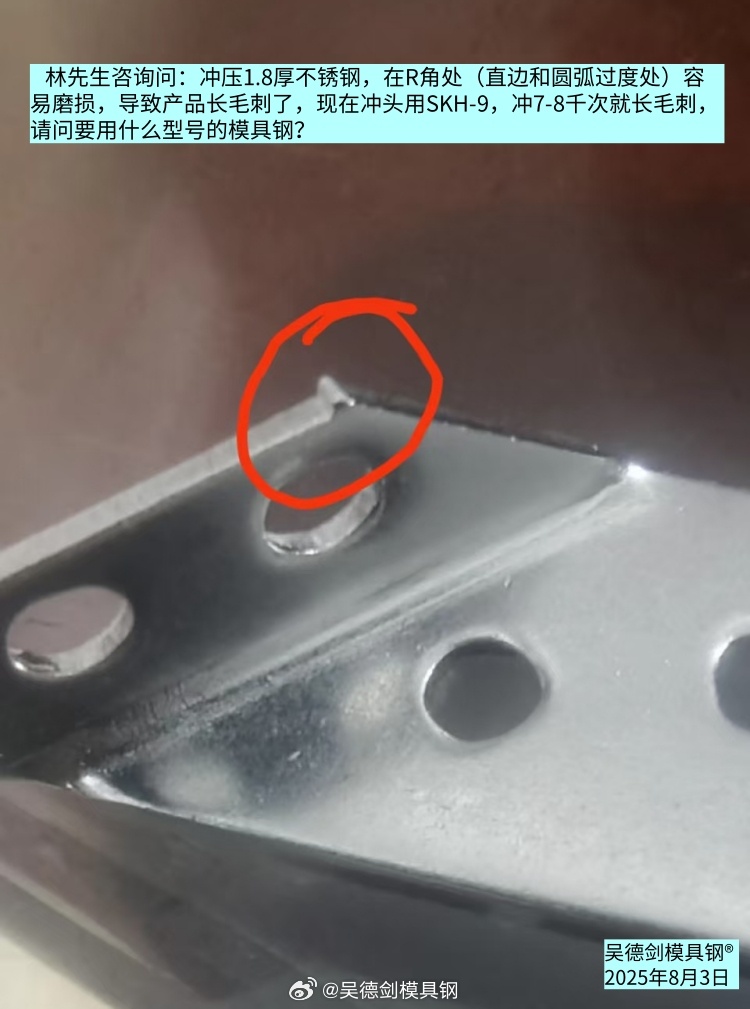

林先生咨詢問(wèn)：沖壓1.8厚不銹鋼，在R角處（直邊和圓弧過(guò)度處）容易磨損，導(dǎo)致產(chǎn)品長(zhǎng)毛刺了，現(xiàn)在沖頭用SKH-9，沖7-8千次就長(zhǎng)毛刺，請(qǐng)問(wèn)要用什么型號(hào)的模具鋼？
直邊和圓弧過(guò)度處的R角，切斷時(shí)對(duì)模具的剮蹭很嚴(yán)重，沖頭容易被刮出一條溝槽，導(dǎo)致產(chǎn)品長(zhǎng)毛刺，這是不銹鋼切斷模具的行業(yè)痛點(diǎn)，解決的辦法的提高模具鋼的耐磨性。
模具鋼耐磨性是由碳化物數(shù)量、形態(tài)、尺寸、分布情況四大因素決定的。SKH-9也是含鎢的高速鋼，硬度HRC64-66，合金總量高，耐磨性是挺好的，但普通熔鑄高速鋼的的冶煉質(zhì)量差，碳化物的有偏析、尺寸粗大、分布不均勻，所以，就算你選擇含鈷的高速鋼，對(duì)耐磨性的提高也是有限的。
但采用粉末冶煉的先進(jìn)工藝，就可以從4個(gè)方面同時(shí)提高，在此推薦PM23粉末高速鋼，硬度HRC64-66，抗崩裂性能和耐磨性大約是SKH-9的2-3倍，耐磨性提高了，又兼顧了抗崩裂性能。
吳德劍PM23是一款粉末冶煉的高速鋼，因?yàn)椴捎昧讼冗M(jìn)的粉末冶煉工藝，消除肉眼看不見(jiàn)的微觀細(xì)微裂紋的碳化物偏析缺陷，因此不會(huì)粘模和劃傷產(chǎn)品，也提高了模具鋼的抗崩裂性能。
同時(shí)合金總量也曾加了，PM23碳C含量1.3%，硬度HRC64-66，鎢W含量6.0%，釩V含量3.0%，堅(jiān)硬的碳化物數(shù)量多且呈球狀，顆粒度細(xì)小，且分布均勻，這是最理想的組織狀態(tài)。
所以，林先生切斷1.8mm不銹鋼，在直邊和圓弧過(guò)度的R角處容易磨損，導(dǎo)致產(chǎn)品長(zhǎng)毛刺了，現(xiàn)在用SKH-9，沖7-8千次就長(zhǎng)毛刺的，我是推薦你用PM23粉末高速鋼的。
當(dāng)然，如果你的模具不會(huì)崩角的，也可以上硬質(zhì)合金鎢鋼，硬度HRA86-89，鎢鈷合金的耐磨性更好。
選對(duì)模具鋼，壽命拉長(zhǎng)，修模少，效率高，線割費(fèi)少，用料成本反而更低，人還更輕松。用料不對(duì)，修模累死人，還出不了活，又累又不掙錢(qián)，很郁悶的。
#模具鋼大王吳德劍
